Как построить забивной колодец

Кратко:

По сравнению с шахтными колодцами, требующими выполнения большого объема земляных работ, трубчатые колодцы менее трудоемки, о способе его сооружения - в нашей статье.

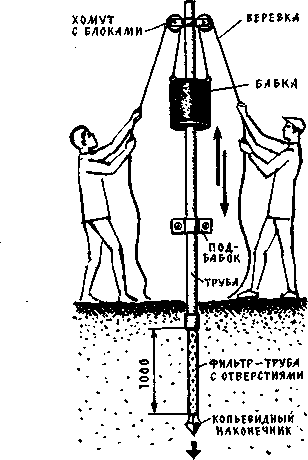

Сооружение забивного колодца.

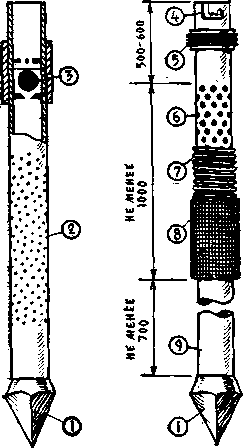

Фильтр простейшей конструкции: 1 — копьевидный наконечник, 2 — труба с
отверстиями, 3 — шариковый клапан.



Усовершенствованный фильтр: 1 — копьевидный наконечник, 4 — штыковая муфта, 5 — сальник, 6 — отверстия, 7 — проволока, 8 — сетка, 9 — отстойник.



По сравнению с шахтными колодцами, требующими выполнения довольно большого объема земляных работ, трубчатые колодцы гораздо менее трудоемки. Выбор типа трубчатого колодца и способа его сооружения зависит от грунта.

Все грунты можно условно разделить на три группы: 1) пластичные, способные резаться и давать стружку; 2) твердые, которые могут только дробиться и раскалываться; 3) сыпуче-плывучие, отличающиеся неустойчивостью, способностью оползать и осыпаться. Для грунтов каждой группы нужен свой рабочий инструмент.

Абиссинский колодец

Самый простой и нетрудоемкий колодец трубчатого типа — это так называемый абиссинский забивной колодец. Вот что писали о нем в 1889 году: «Абиссинский (или нортоновский) колодец, этот отличный снаряд почему-то, к сожалению, забыт в практике и в специальной печати... Абиссинские колодцы наделали в начале своего появления немало шуму в Европе после английской экспедиции в Абиссинии. Этот шум дошел и до нас, и колодцы появились в наших складах, но вскоре были забыты... Главная часть колодца — наконечник из трубы диаметром 1 и 1/4, 1 и 1/2 и 2 дюйма и состоит из продырявленной газовой трубки вроде фильтра, снабженной на конце копьевидным утолщением, а внутри — клапаном в виде шарика. Следующая принадлежность — копер (легкий треножник) и баба. Когда желают получить воду в данном месте, устанавливают треножник, навинчивают наконечник на газовую трубу, на которую надевают бабу, и бабой заколачивают трубу в землю. Затем навинчивают всасывающий насос...»

Устройство, строительство и достоинство абиссинского колодца очевидны. Но в этом виде он имеет и недостатки: примитивный фильтр — просто трубка с отверстиями, небольшая глубина подъема воды — около 7 метров. Последнее объясняется применением всасывающего насоса, действующего за счет атмосферного давления,— возможности такого насоса ограниченные. При необходимости колодец можно модернизировать — фильтр сделать сетчатым, а воду поднимать с помощью малогабаритного погружного насоса.

Существует способ сооружения абиссинского колодца, позволяющий обойтись вообще без копра. Сначала роют небольшую яму размером 0,8 X 0,8 X 1,0м3. На трубу, которую будут забивать в землю, надевают круглую болванку весом 25—30 килограммов — бабку, а немного ниже ее закрепляют болтами стальной хомут — подбабок. Если не удается найти чугунную или стальную чушку, пригодную для использования в качестве бабки, то ее можно сделать самому из бетона, армированного стальными прутьями, при этом желательно использовать цемент по возможности высоких марок.

Ход работы ясен из рисунка. В центре ямы помещают подготовленную для забивки трубу, после чего яму засыпают грунтом. Затем начинают забивку. Через систему блоков бабку поднимают и затем сбрасывают на подбабок. По мере заглубления трубы подбабок и хомут с блоками поднимают все выше и выше. На первую трубу навинчивают следующую и так далее. Время от времени проверяют, не появилась ли вода. Для этого в трубу спускают на шнуре небольшой отрезок тонкой трубки, который при соприкосновении с водой издает характерный хлопок. Забивку производят до тех пор, пока фильтр не погрузится достаточно глубоко в водоносный слой, и уровень воды не будет стоять на 0,5—1,0 метра выше верхнего края фильтре.

Забивные колодцы сооружают там, где водоносный пласт состоит из рыхлых зернистых пород — песка, мелкого гравия, а вышележащие породы не содержат большого количества валунов и пластов, непроходимых из-за высокой твердости. Информацию о характере водоносного пласта и вышележащего грунта можно получить от местных жителей, которым приходилось принимать участие в сооружении колодцев в данном районе. Если над водоносным пластом твердые породы, надо бурить скважину с применением специального инструмента.
